測量成果検定
測量成果の検定を受けることになりました。申込みの方法と完了までの事務手続きについて教えてください。
測量成果の検定申込み等の事務手続きは次のとおりです。
WEB検定受付システムから申し込む
オンラインでお申込みいただけます。
メール等で申し込む
ダウンロードしてご利用ください。
（2）成果品等の搬入と検定契約書の作成
申込み終了後、成果品等は持込みまたは宅配便（元払い）でお送りください。検定担当者は、検定数量や検定期間の確認を行い、測量成果品検定業務委託契約書（2部）を郵送しますので、到着した契約書に測量作業機関の代表者の押印後1部返送してください。
（3）検定証明書と請求書の発行
検定終了後は、測量成果検定記録書を付した検定証明書を発行し、請求書を添えて郵送します。お預かりした成果品等は、証明書等とは別便で返却します。
（4）検定料金のお支払い
請求書が届きましたら、30日以内に指定の銀行口座へお振り込みください。
「測量成果検定記録書」は検定証明書と対になる書類で、検定時に見つかった指摘事項等の内容を一覧表形式に記載して発行します。
測量成果の検定料金について教えてください。
以下「検定料金一覧表」をご覧ください。この料金表に記載のない成果検定につきましては、別途お問い合わせください。
検定料金は年度ごとに改定されます。例年、年度当初の4月に、日本測量協会のホームページで公表しますのでご確認をお願いします。
電子納品を含む測量成果の検定について教えてください。
電子納品成果の検定も行っています。
検定は、フォルダやファイルが電子納品要領に則って作成・格納されているか確認を行います。
数値地形図における電子納品の成果検定は、
①数値地形図の検定が全数であること、
②数値地形図の検定と併せて申し込みがあった場合
とさせていただきます。「電子納品の成果検定のみ」の場合は、ご注意ください。
測量機器検定
検定対象の測量機器について教えてください。
当協会が検定の対象としてお取り扱いしている測量機器は、国土地理院に測量機器として登録されている光波測距儀・セオドライト・トータルステーション・レベル・GNSS測量機・水準標尺・水準測量作業用電卓及び鋼製巻尺としています。また、国土地理院に測量機として登録されていない機種であっても、過去に検定の実績がある機種については検定をお受けしています。
そのほか、国土地理院に測量機器として登録されていない機種で、過去に検定の実績がない機種に ついては、国土地理院に機種登録する場合と同じ内容の性能確認で機器の性能に問題がないことを確認できれば、検定をお受けいたします。性能確認のご依頼については、検定料金以外の費用と日数がかかりますのでご相談ください。
性能検査証明の対象となっている測量機器を教えて下さい。
当協会が実施している測量機器の性能検査は、GNSS 測量機と地上型レーザスキャナーを対象と しています。なお、GNSS測量機は、国土地理院に測量機として登録していない機器で、基本測量や公共測量で使用しない移動体などに搭載する機器を対象としています。GNSS測量機の性能検査は、公共測量の基準点測量等で使用するための制度ではありませんので、誤解しないでください。
機器検定や性能検査を依頼する測量機器は、どうやって日本測量協会へ届けたら良いですか？
機器検定や性能検査をご依頼いただく測量機器等は、検定を実施する事務所へ直接お持ち込みいただくか、お近くの宅配業者へ託送をご依頼ください。 その際、送料を当協会で負担させていただきますので、着払いにてお届けください。
ただし、託送時に運送保険をおかけになる場合の保険料については、お客様のご負担となります。 着払いのため、運送保険の保険料を当協会が宅配業者に立て替え払いいたします。立て替えた運送 保険料は、検定料金や検査料金と一緒にご請求させていただきますのでご容赦ください。
カメラキャリブレーションサービス
最短納期はどれくらいですか。
5日営業日で納品いたします。
混み具合によっては、ご希望に添えない場合もありますので、ご了承ください。
料金の支払いは、どのように行いますか。
どのタイプのカメラのお申込みでも、お支払いは「後払いの銀行振り込み」とさせていただいております。カメラキャリブレーション作業後に、成果品とともに請求書を送付しますので、ご対応の程お願いいたします。
カメラ1台に2本以上のレンズは申し込めますか？
計測目的では、カメラとレンズは固定しなければなりませんので、カメラ1台に複数のレンズは基本的には受け付けておりません。特別の用途でご希望の場合には、カメラキャリブレーション料金は「基本料金×レンズの本数分」で承っております。
測量技術
点検測量率は何に対する割合でしょうか。
点検測量は測量の正確さを確保するため精度管理の一環として測量作業機関が実施する測量で、その実施率が定められています。
水準測量の点検測量率は、観測距離の5%（往復観測）ですが、点検区間を多くするために、片道観測で10%を実施することもあります。監督員の指示に従い実施してください。
なお、点検測量率は、測量成果を第三者機関に依頼して行う成果検定の率ではありません。特に、地形測量及び写真測量の測量成果の検定では、点検測量率を誤解され測量成果の抽出検定を依頼される場合がありますが、測量成果の品質を確保するためには全数検定をおすすめしています。図面ごとに内容が違うため、抽出検定では全域の品質は確保できません。
下表を参考にしてください。
| 測 量 種 別 | 率 | 適 用 |
|---|---|---|
| 1・2級基準点測量 | 10% | 観測点数または平均図の辺数 |
| 3・4級基準点測量 | 5% | |
| 電子基準点のみを既知点とする３級基準点測量 | 10% | |
| レベル等による1～4級水準測量 | 5% | |
| レベル等による簡易水準測量 | 5% | |
| GNSS標高測量 | 10% | 観測点数または平均図の辺数 |
| 地形測量及び写真測量(数値地形図データ作成） | 2% | 作成面積 |
| 地形測量及び写真測量(三次元点群データ作成) | 5% | |
| 線形決定 | 5% | 条件点間及びIP点間の辺数 |
| 中心線測量 | 5% | 中心点間の辺数 |
| 縦断測量 | 5% | 観測距離 |
| 横断測量 | 5% | 横断面数 |
基準点測量を実施しました。成果品のとりまとめの参考となる図書等はありますか。
成果品のとりまとめには、日本測量協会で発行している「ー公共測量ー作業規程の準則 基準点測量記載要領（基準点測量編）」「同（水準測量編）」、「公共測量成果検定における指摘事項事例集」をおすすめします。
「基準点測量記載要領」は基準点測量の記載方法、点検箇所、とりまとめの事例やポイント解説等も含めて詳しく掲載しています。

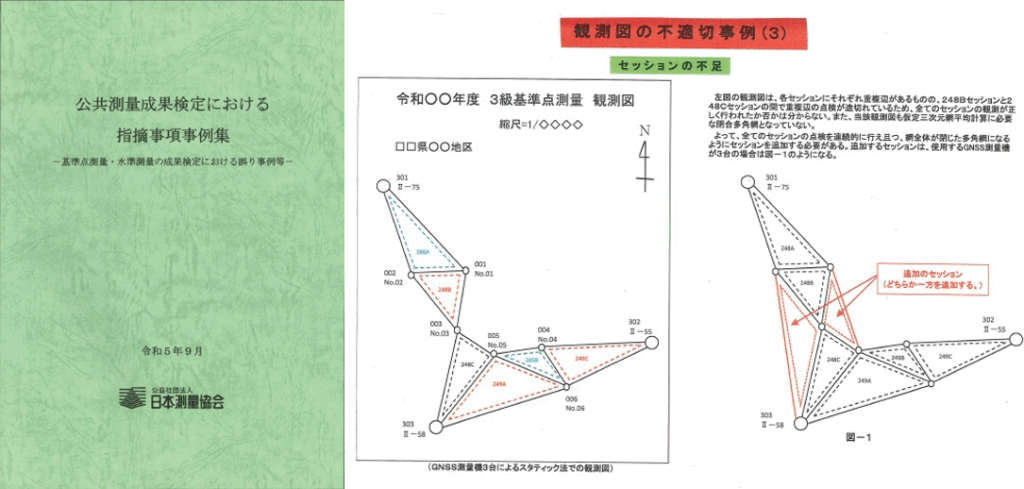

「指摘事項事例集」は、日本測量協会で長年にわたる検定実績をもとに、基準点測量及び水準測量の成果検定における主な指摘事項等をとりまとめたものです。不適切な事例について何が良くないかを示すとともに、改善策が掲載されています。成果品のとりまとめに、測量成果の品質向上・品質確保の一助として、是非お手元に置いてご利用ください。
また、「作業規程の準則 解説と運用」も日本測量協会で発行しているものですが、作業規程の準則のそれぞれの条文について解説するとともに公共測量に関連する情報を詳しく説明しています。こちらも参考にされるとより基準点測量の理解が深まるものと思います。
基準点測量において平均計画図や平均図などいくつか図の作成があります。それぞれの図について教えてください。
作業規程の準則には平均図などいくつかの図の作成について規定されています。それらの図について紹介します。
【平均計画図】
平均計画図は、基準点測量を実施するにあたり既設基準点の配置状況等により地形図上で新点の概略位置を決定し、作業規程の準則に規定されている路線長や路線図形を考慮した理想的な形で作成した計画図面です。
測量計画機関は、公共測量を実施しようとする場合は公共測量実施計画書を国土地理院長に提出し、技術的な助言を求める必要があります。この実施計画書の付図として、平均計画図を添付します。
【選点図】
選点図は、既設基準点の現地踏査及び新点位置の選点結果に基づいて作成します。選点図には、新点、既知点間等の視通を確認して視通線を記入していきます
【平均図】
選点の結果により、既知点の履歴及び保全状況を考慮し、作業規程の準則に規定される作業方法を満足する網の形、観測の実施状況等を総合的に判断して作成します。なお、この平均図は精度確保に最も重要なものであるため、監督員の承認が必要です。背景図のないもので作成します。
【観測図】
承認された平均図に基づき、測量機器の台数や人員の確保等を考慮して、偏心点を含む実際の観測計画図として作成します。観測の順序や機器の配置等を観測前に作成し、観測現場に持ち歩くことで観測手順を従事者全員で把握し、観測もれや無駄な観測を防ぐことができます。背景図の有無については特に指定はありません。
【基準点網図】
測量計画機関が管理地域における基準点全体の配置状況や設置方法を把握し、今後の維持管理等に役立てるために作成する図です。公共測量の場合、背景図の上で当該測量について平均図と同じ内容で作成し、下段に作業年度、作業種類、座標系番号、測量計画機関、測量作業機関名を記入します。
GPS精密解析情報提供サービス
GPS精密解析情報提供サービスとは何ですか？
全国の電子基準点観測データを活用し、地盤や構造物の変位量・変位速度を監視するサービスです。ユーザが設置したGPS観測点と電子基準点の位置情報を1日単位で解析し、変位情報を提供します
サービスの特徴は何ですか？
本サービスは、GPS連続観測点と電子基準点の観測データを解析し、位置情報（座標値・基線値等）や各種評価情報を電子メールで提供します。
地殻変動とは何ですか？
地殻変動とは、地球内部のエネルギーによって地殻の一部が変位・変形する現象です。これにより、地盤の隆起・沈降や断層・褶曲などが生じます。地殻変動には、地震や火山活動に伴う短期的なものから、プレート運動や地盤変動による長期的なものまでさまざまな種類があります。近年では、GPS連続観測により、「サイレント地震」や「余効変動」などの非地震性の地殻変動も観測されています。
